影響氣相色譜基線的因素:氣體管路

2021-04-21 [1543]

在氣相色譜分析中,基線問題是常見的維護熱點?;€問題主要包括三個方面:基線噪聲大;出現躍遷、雜峰等;有規律/無規律波動等。一方面,基線噪聲的大小、基線位置可以反映儀器的工作狀態是否正常;另一方面,基線的雜峰、波動可能會干擾正常的樣品分析和定性定量;再一方面,良好的基線狀態意味著儀器系統的穩定性和分析的品質,比如更低的方法檢出限等。因此需要正視氣相色譜儀器的基線問題,積極排查和解決問題。


引起氣相色譜儀器基線問題的原因多種多樣,在日常的使用中,首先,應當從合格和可靠的供應商獲取儀器耗材,如鋼瓶氣、進樣墊、襯管等;其次,應當做好耗材的日常維護,包括氣體凈化裝置(除水、除氧和除烴裝置)、進樣口進樣墊(進樣隔墊、注射墊)、襯管、O型圈、分流部件(分流平板、毛細柱適配器)、分流捕集阱等的清洗和更換;再則,應當做好色譜柱的老化、FID檢測器噴嘴與收集極的清洗,ECD的高溫老化等部件維護;再次,應當按照儀器使用說明書正確設置和操作儀器;后,還應當注意實驗室環境應當符合儀器的安裝使用要求。



然而,實際的情況是,即使注意到了以上方面,基線問題在很多情況下仍然是困擾實驗室分析人員的一大難題。本期將介紹氣體管路引起的氣相色譜基線問題的一些實例。


  氣體管路

1.1 概述

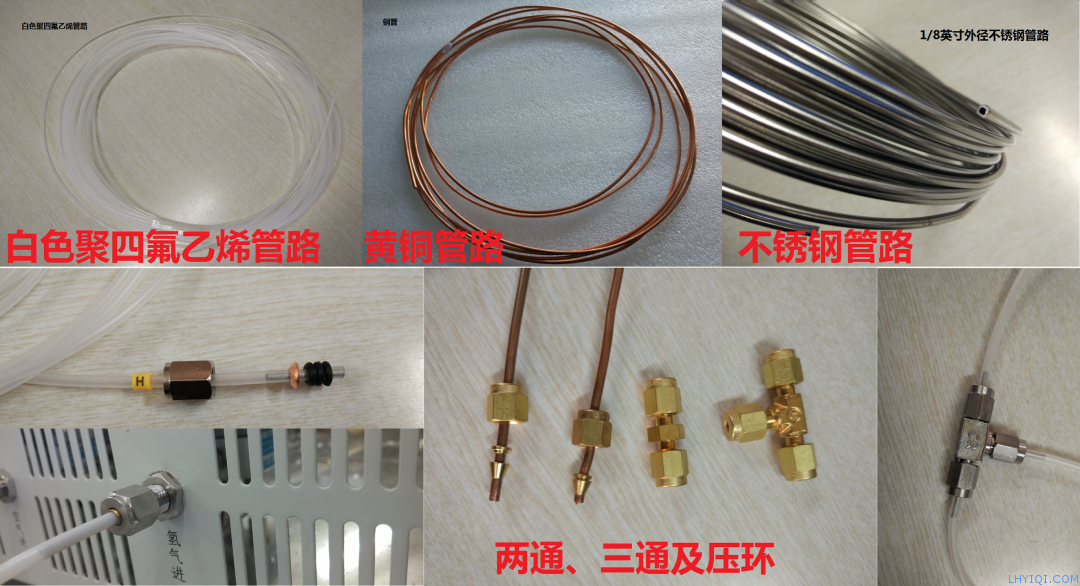

在氣相色譜中,要將氣源、凈化器和色譜儀器連接起來,需要使用氣體連接管路和相關連接件;在儀器內部,要將流量控制裝置(閥、EPC)等與進樣口、檢測器連接起來,也需要使用氣體連接管路和相關連接件。氣相色譜中使用的用以傳輸氣體的管路的材質多種多樣,一般有聚四氟乙烯材質、銅管、不銹鋼管路三種。用以連接管路的連接件有兩通、三通、四通和O型圈、金屬壓環/刃環等。

上海靈華氣相色譜儀

對于氣相色譜而言,氣路連接管帶來的問題主要存在于兩個方面。一方面,如果管路清潔程度不夠,即使使用高純度的氣源,在氣體流經管路的過程中,會將管路表面的污染物帶入儀器和色譜柱,導致基線噪聲過大、毛刺和雜峰;另外一方面,如果使用金屬管路,金屬管路不恰當?shù)那懈钔鶗a(chǎn)生不均勻的末端和毛口,從而形成死體積或者微弱的泄露,例如使用銼刀、剪鉗等,這些工具容易產生微粒(銼刀打磨)以及使內外直徑變形(剪鉗切割),從而造成氣路內部阻力的變化、產生微顆粒,使流路內部有異物,嚴重的結果可能導致氣路控制裝置(閥、EPC)等損壞。



1.2 管路和連接件對氣相色譜分析基線的影響

具體到管路和連接件對氣相色譜基線的影響上而言,主要體現在三個方面:管路連接漏氣、管路不潔凈和裁切不當堵塞引起基線波動——如果使用不潔凈的氣體或者由于管路長期使用,會導致污染物沉積于管路表面,終持續污染儀器系統;安裝不當或者管路老化可能會導致管路漏氣和滲入污染物;裁切和安裝不正確會導致管路漏氣、堵塞等。


1.2.1 管路漏氣引起的基線波動

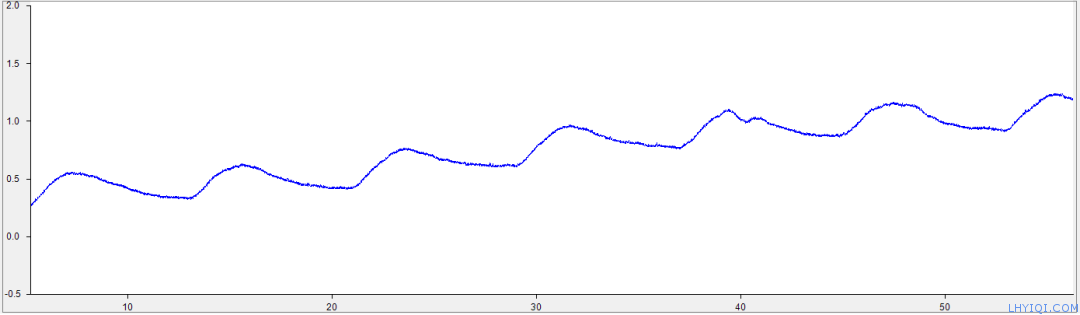

一般而言由于管路(或者氣源等)漏氣引起的基線波動多具有規律性,下圖展示了氫氣氣源通過管路接入氣相后的接口漏氣導致的基線規律性波動(說明:本例來源于儀器信息網):

上海靈華氣相色譜儀

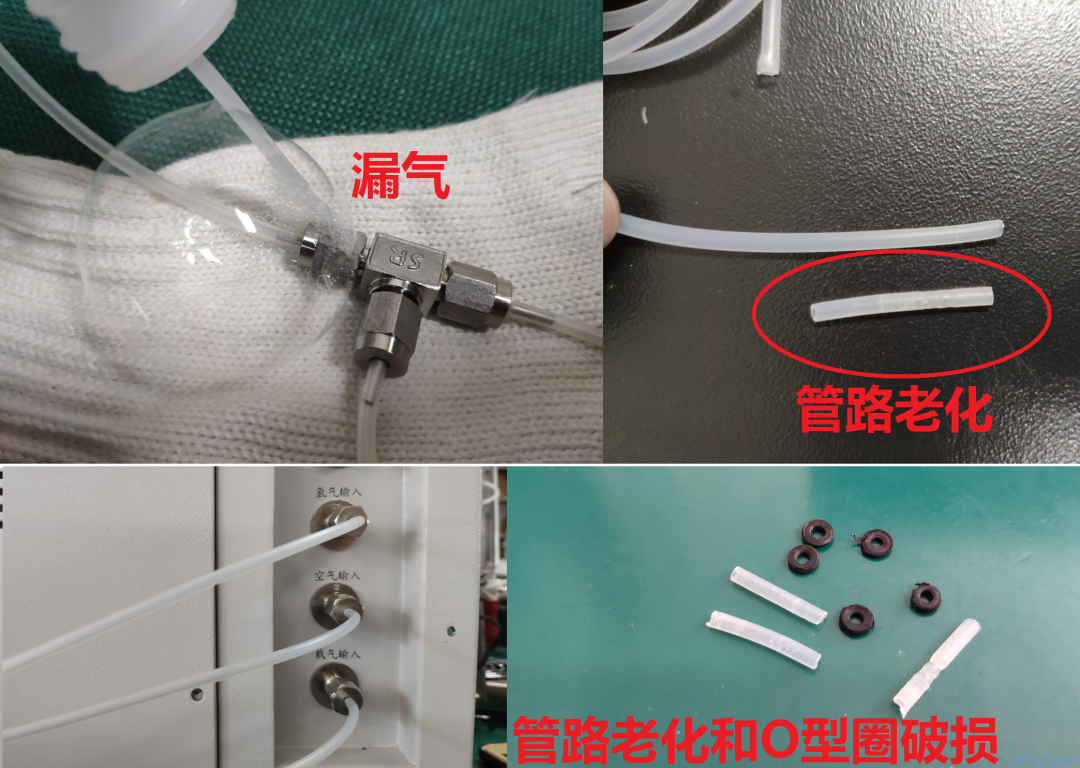

該種漏氣故障常見的原因主要是管路老化、O型圈破損或者管路未擰緊。

上海靈華氣相色譜儀

1.2.2 管路不潔凈引起的基線噪聲大

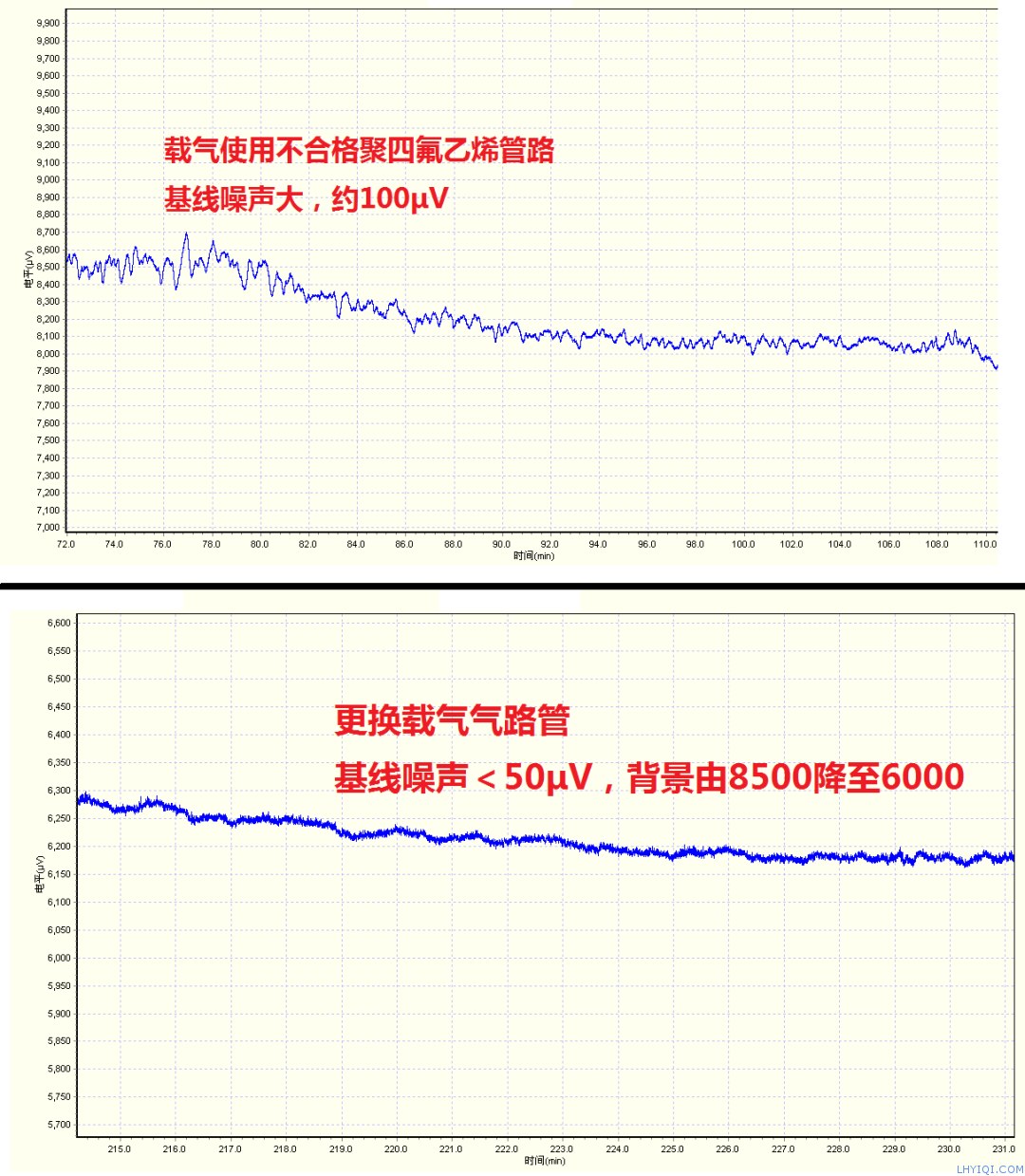

為了保證輸入氣相色譜的氣源和色譜內部氣路的氣體的清潔,建議從色譜耗材供應商處購買預處理過的、合乎清潔要求的管路——不要從街邊或者五金店隨意購買。如果不能買到合乎要求的氣體管路,應當自行對購買的管路進行清洗。下圖為某型號儀器使用質量不達標的聚四氟乙烯管路和更換合格管路后的基線:

上海靈華氣相色譜儀

另外需要注意的是,使用聚四氟乙烯管件時候,氧氣和其他污染物可以滲透塑料管,從而會損壞色譜柱和檢測器,常規的分析影響不大,如果使用ECD和極性色譜柱時候應當格外注意,盡量避免使用;另外一點就是,氣相色譜在降溫過程中,尾部會排出熱氣流,如果塑料管位于熱廢氣或熱廢氣組件的附近,則可能會熔化,應當將將聚四氟乙烯管路遠離熱源。



1.2.3 管路切割不當引起的的基線波動

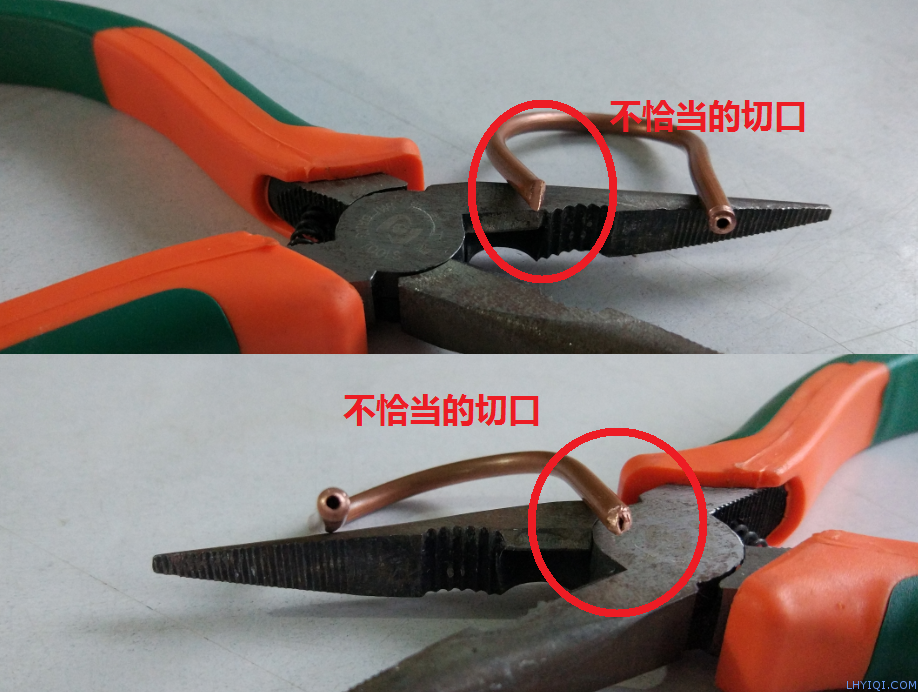

在使用管路連接氣源和儀器時,一般需要將管路裁剪為合適的長度。如果是聚四氟乙烯管路,使用剪刀或者裁紙刀即可;如果是銅管或者不銹鋼管,則需要使用銼刀、鉗子、切管鉗或者專用工具。無論使用何種工具操作,應當保證切口光滑無毛刺,同時還應當保證管路切口處界面均勻不被壓扁,否則可能造成管路內部形成額外的氣阻,影響氣體流量和基線噪聲。下圖顯示了不恰當?shù)墓苈凡们屑捌湟鸬腇PD檢測器基線噪聲規律性波動:

上海靈華氣相色譜儀


在使用氣相色譜分析過程中,管路和連接件雖然只是不顯眼的一部分組成,但是由于其輸送氣體的重要作用,對儀器性能指標和工作狀態會有重要的影響。因此需要多加注意,保證正確安裝和使用管路,并做到定期維護和檢漏。



1.2.4 管路安裝不當引起的的基線波動

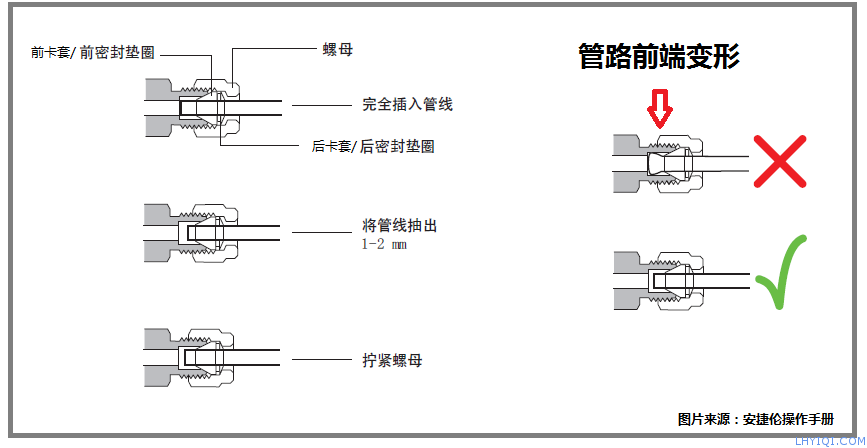

在安裝氣相色譜儀器氣源管路的時候,將氣體管路插入儀器上的接頭之后,應當將其抽出大約 1 至 2 毫米,然后才能對其進行擰緊操作,否則可能造成管路變形影響氣流;對于使用金屬氣源管路的儀器尤其需要注意。下圖示意了安裝氣體管路的方法和注意事項:

上海靈華氣相色譜儀

下圖為氣體管路插入儀器上的接頭過深,引起的FID檢測器基線規律性波動。

上海靈華氣相色譜儀

具體排查過程和故障詳情,可點擊鏈接查看:氣源管路連接錯誤引起的FID基線規律性波動。 http://jtq678.cn/news/shownews580.html


文章來源:氣相色譜分析
