如何對氣相色譜進樣口進行檢漏?

2020-09-23 [3855]

在氣相色譜分析中,進樣口作為常規分析中樣品引入的儀器部件具有重要的作用。一方面,進樣口設置合適的溫度(常見溫度為150℃-300℃)可以將樣品氣化之后在載氣的作用下帶入色譜柱進行分離和分析;另一方面,不同的進樣口具有多種功能以適配樣品特性和分析方法,如分流/不分流進樣口(毛細柱進樣口)具有隔墊吹掃和分流功能,可以清潔系統(隔墊吹掃功能)及減小進入色譜柱的樣品量以避免色譜柱過載等。因此,進樣口的狀態是否正常,直接關系到分析的品質和定量的準確性。

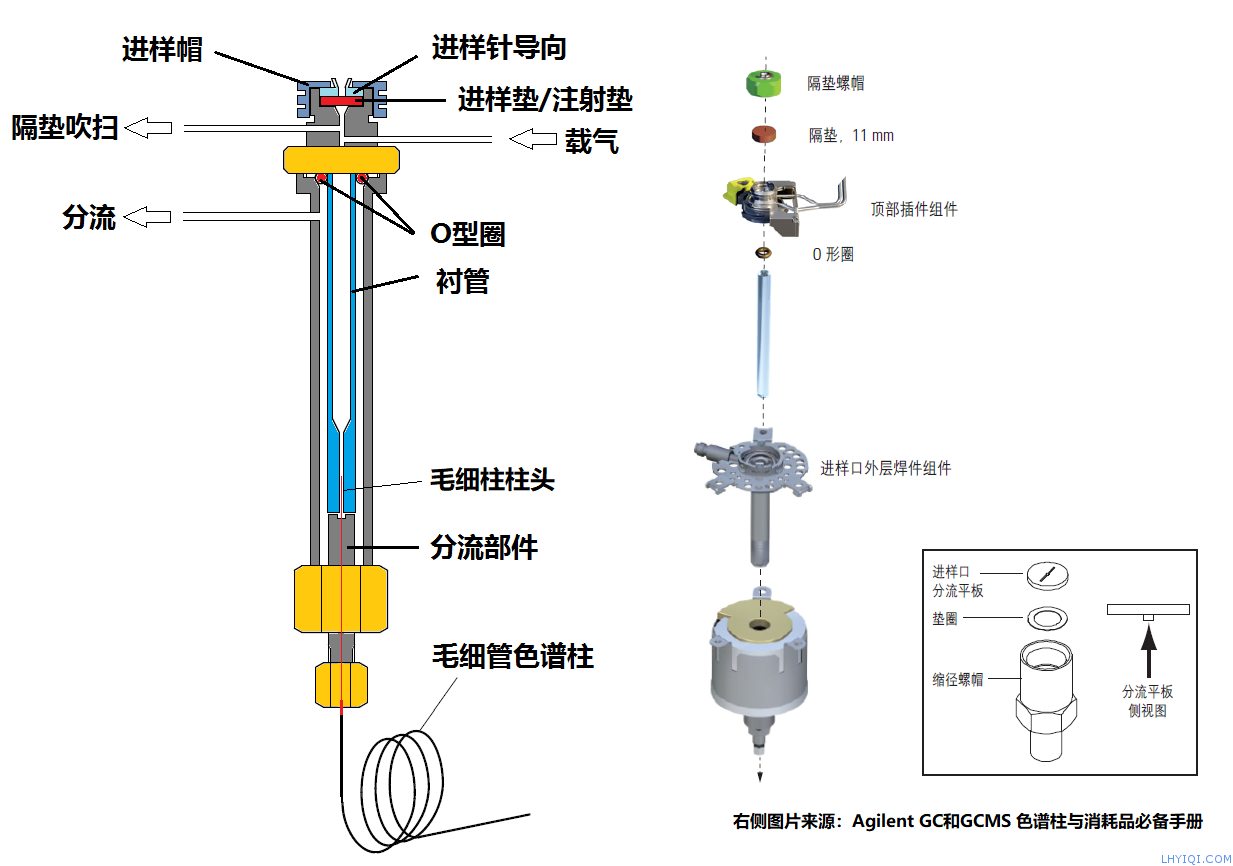

 以分流/不分流進樣口(毛細柱進樣口)為例,進樣口的維護內容主要包括以下內容:進樣口進樣墊(進樣隔墊、注射墊)、襯管、O型圈、分流部件(分流平板、毛細柱適配器)和分流捕集阱等。從維護目的上來講,維護以上部件一方面是為了避免進樣口污染(如襯管污染、O型圈老化)導致樣品組分被吸附、分解及分析時出現雜峰、鬼峰等;另一方面則是避免進樣口漏氣導致樣品泄漏定量不準、重復性差、基線漂移嚴重、基線噪聲大等。下圖為毛細柱進樣口的基本結構示意:

上海靈華氣相色譜儀

在實際維護使用中,進樣口漏氣可能是由于進樣墊漏氣(破損、松動等)、O型圈損壞(老化、破裂)等造成;但是也可能是由于頂部插件組件(參考上圖)、分流部件(分流平板、毛細柱適配器)、毛細管色譜柱等安裝不當造成。出于謹慎起見,應當采用合適的方法對進樣口進行檢漏。

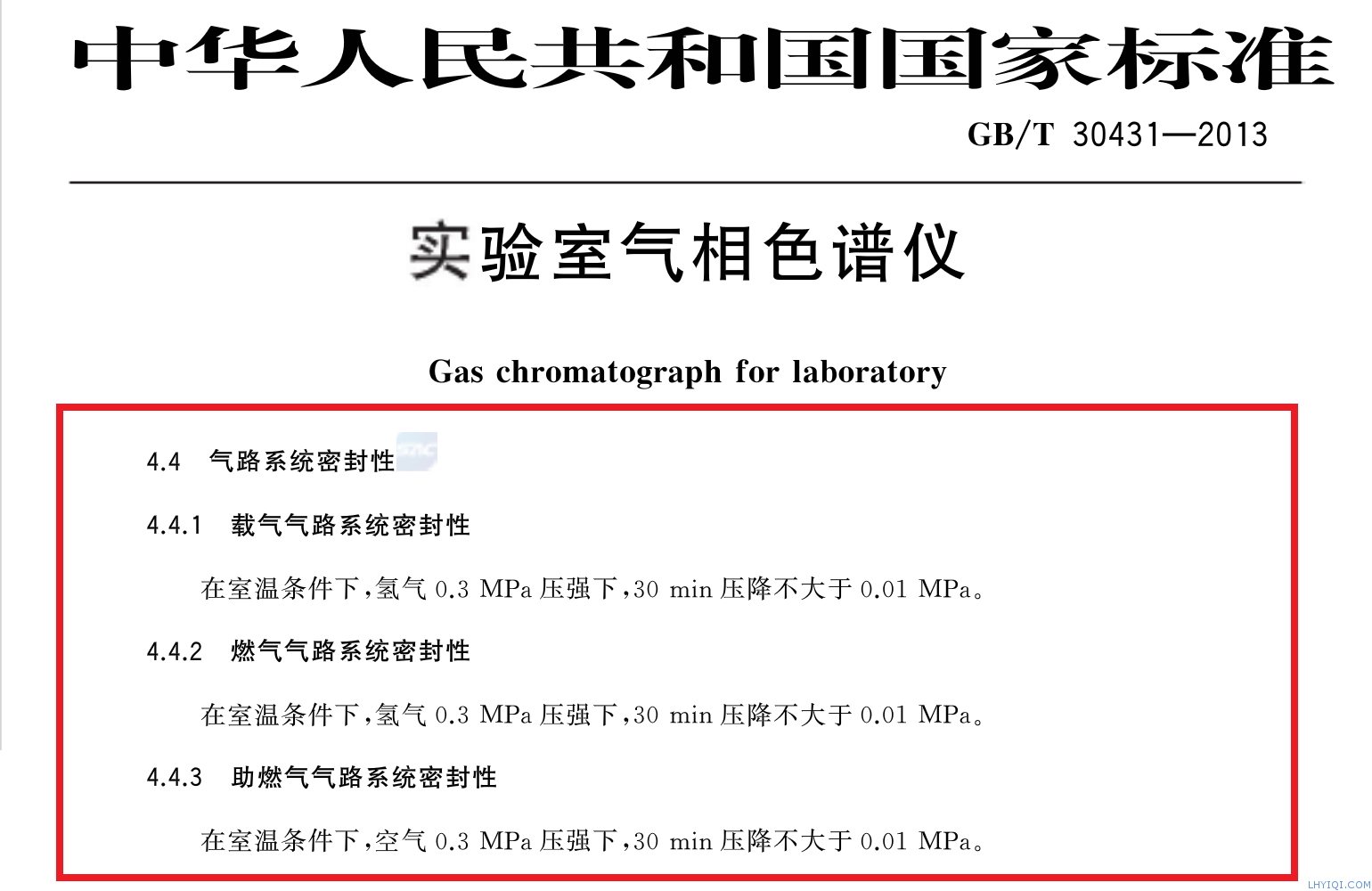

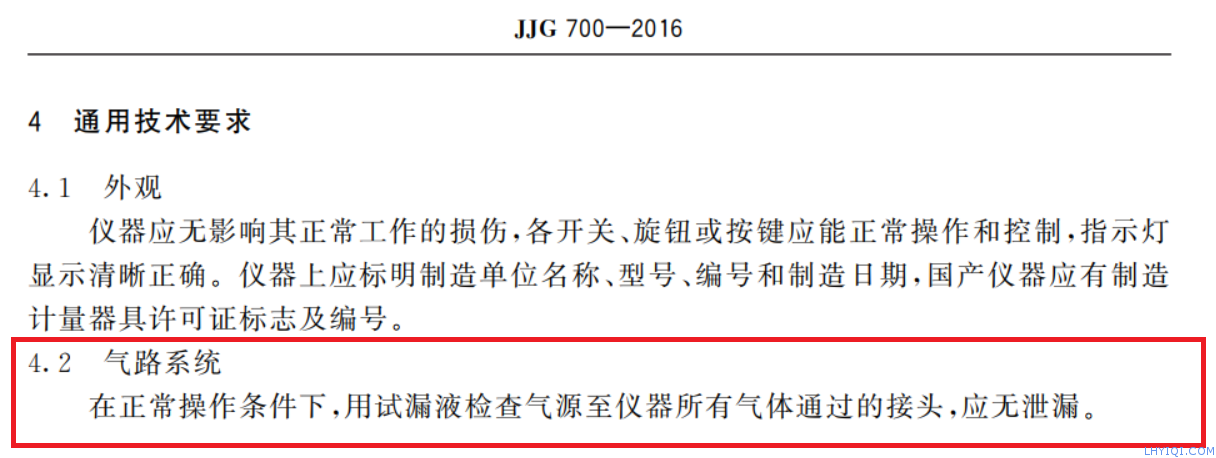

同時,在氣相色譜的相關標準中,也涉及到儀器檢漏的條款,如計量檢定規程《JJG 700-2016氣相色譜儀》和《GB/T 30431-2013 實驗室氣相色譜儀》。



本文介紹氣相色譜儀(使用機械閥控制進樣口壓力和流量)毛細柱進樣口及其相關氣路的檢漏方法。

1、毛細柱進樣口的常見氣路控制模式

在毛細柱進樣口中,需要控制的氣體流量包括三部分:載氣流量、分流流量和隔墊吹掃流量。載氣的作用是以一定的流速將氣體樣品或經氣化后的液體樣品帶入色譜柱進行分離;分流的作用是將氣化后的樣品按照一定比例排出進樣口;隔墊吹掃的作用主要是消除進樣時可能帶入的雜質和消除進樣口密封墊在高溫時釋放出的雜質。一般而言,載氣、分流和隔墊吹掃的相對位置為:隔墊吹掃在上方,載氣在中間,分流管路在下方。

毛細柱進樣口的常見氣路控制模式主要為穩壓閥-針型閥控制模式和穩流閥-背壓閥控制模式,另外還有穩流閥-針型閥、穩壓閥-背壓閥控制模式等。(點擊鏈接,查看更多詳細內容:第20篇 毛細柱進樣口的穩壓控制系統;第21篇 毛細柱進樣口的穩流控制系統)

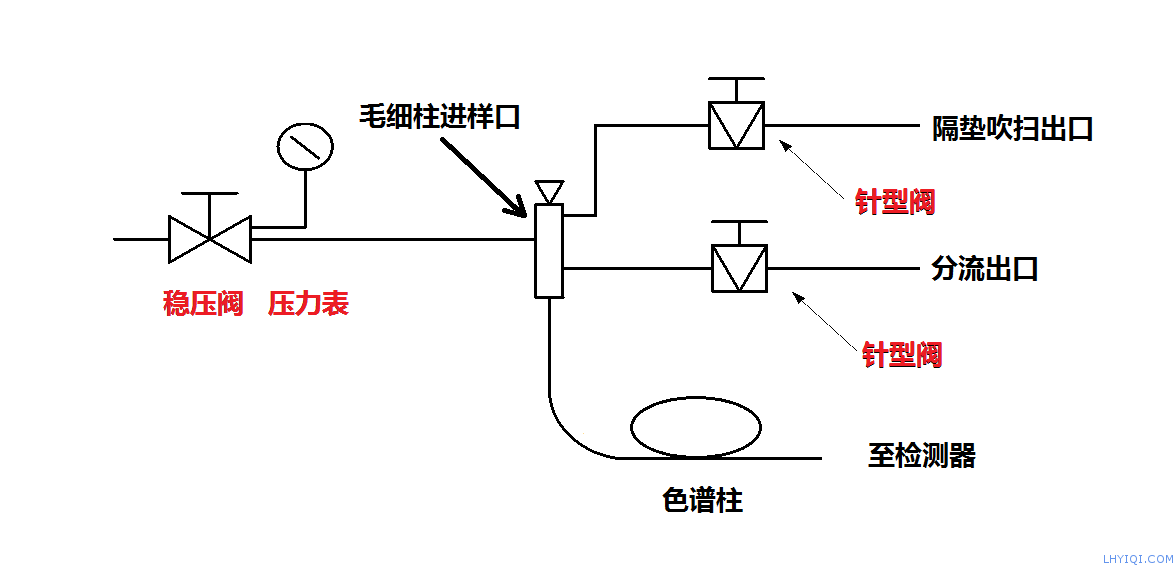

穩壓閥-針型閥控制模式指的是采用穩壓閥控制進樣口壓力(柱前壓),采用針型閥調節分流流量,同時使用針型閥控制隔墊吹掃流量。其簡單示意圖如下:

上海靈華氣相色譜儀

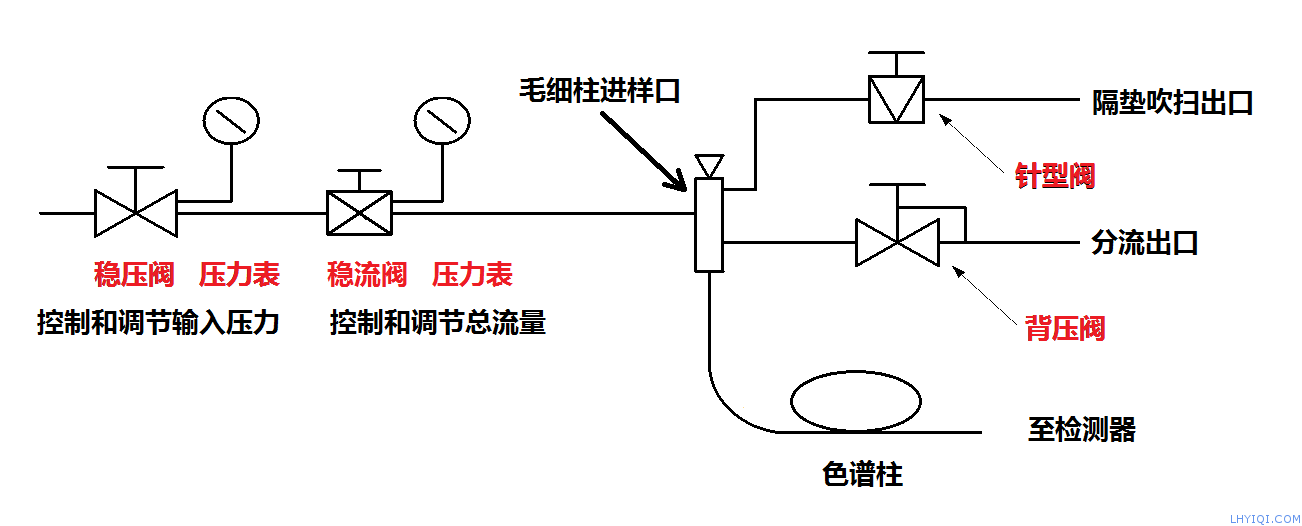

穩流閥-背壓閥控制模式指的是采用穩流閥控制進樣口總流量,采用背壓閥調節進樣口壓力(柱前壓),同時使用針型閥控制隔墊吹掃流量。其簡單示意圖如下:

上海靈華氣相色譜儀

2、毛細柱進樣口的常規檢漏步驟

無論何種氣路控制模式,對于毛細柱進樣口而言,其均為“一進三出”,即包括一個流量入口(穩壓閥或者穩流閥,下文稱之為流量入口閥)和三個流量出口(隔墊吹掃、分流流量和色譜柱流量)。

檢漏的基本原理和過程是將毛細柱進樣口的流量出口(隔墊吹掃、分流流量和色譜柱流量)關閉或者堵死,通過流量入口閥調節進樣口壓力至設定值(如0.2MPa),待進樣口壓力穩定后,關閉進樣口流量入口閥(穩壓閥或者穩流閥),記錄一定時間下的壓力降(一般為經30min壓力下降不大于0.01MPa)。

具體檢漏過程如下:

 2.1 準備工作

更換毛細柱進樣口進樣墊和O型圈,避免進樣墊因?yàn)殚L(zhǎng)期使用破損和O型圈長期使用老化變形或者破裂;如果有毛細柱請按照操作規程正確安裝。

2.2 關閉毛細柱進樣口流量出口(隔墊吹掃、分流流量和色譜柱流量)

2.2.1 關閉分流出口和隔墊吹掃出口

將分流出口的控制閥和隔墊吹掃出口的控制閥關閉即可;介于有些廠家分流出口和隔墊吹掃出口的控制閥關閉之后,仍然會有微弱的氣流通過,建議用抽芯鉚釘?shù)葘⒊隹谥苯佣滤馈?br/>

2.2.2 將毛細管色譜柱出口堵死

如果儀器上安裝有毛細管色譜柱,可將毛細管色譜柱從檢測器上拆下,并使用堵頭堵死色譜柱出口。

如果沒有堵頭裝置,可以將色譜柱從進樣口拆下,在石墨壓環中穿入實心細鐵絲(曲別針)以封堵進樣口下端。

2.3 進樣口檢漏

2.3.1 調整進樣口壓力至設定值

通過流量入口閥調節進樣口壓力至設定值(如0.2MPa),穩定5min。

 2.3.2 關閉流量入口閥測試壓力降

進樣口壓力穩定后,可以關閉流量入口閥觀察一定時間的壓力降,如果一定時間內的壓力下降可以接受則認為進樣口不漏氣;《GB/T 30431-2013 實驗室氣相色譜儀》中認為在氫氣壓強0.3MPa下,經30min壓力下降不大于0.01MPa可以判定不漏氣。介于實際情況,本文使用氮?dú)鈾z漏,并設定壓力為0.2MPa。

需要注意的是,有的廠家流量入口閥關閉之后仍然會有微弱的流量通過,此種情況下建議直接將儀器載氣氣源管路從儀器上拆下。

如果經過一段時間后壓力保持不變則認為系統無泄漏;如果下降嚴重,則需要通過其它方式進行檢漏,常見的方式有氣體檢漏儀、檢漏液或者拆開儀器流路分段檢漏等。

不建議使用肥皂沫等類型的檢漏液,容易造成系統污染;另外微弱的漏氣很難通過檢漏液檢測,較大的漏氣比較適用,亦可以使用50/50的異丙醇水溶液檢測較大的漏氣。
